TS-690S 電解コンデンサ交換

TS-690Sです。設計時(製造時?)に電解コンデンサの耐圧が間違っていて、「お漏らし」をしてしまい、AF出力が出なくなるとか基板まで腐食させてしまうというトラブルに見舞われるという、恐ろしい事例が発生するということで、予防的に交換することにしました。

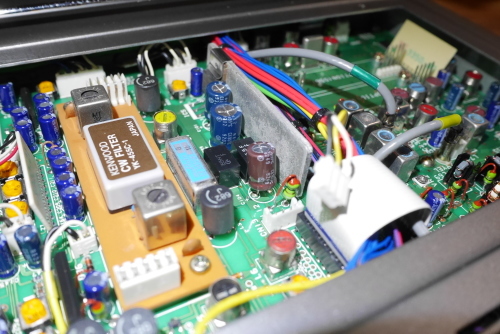

TS-690S 電解コンデンサ交換_e0195647_22032805.jpg
写真中央の茶色のコンデンサです。先日オプション実装した455KHz/500HzのCWフィルタの近くです。
アマチュア的に、基板は取り外さず部品面から足を切り取って交換することにしました。

TS-690S 電解コンデンサ交換_e0195647_22044067.jpg
取り外した電解コンデンサ。耐圧10Vのものが使われていました。幸いまだ液漏れは起きていませんでした。

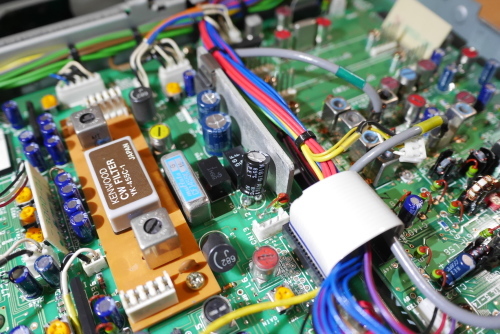

TS-690S 電解コンデンサ交換_e0195647_22214190.jpg
耐圧25V、470μFのものと交換。ちょっとハンダ盛りすぎましたが、これで一安心(?)です。




by jg3jlc | 2017-03-04 22:23 | Rig & Goods
